Leverantör: SHIELDEN

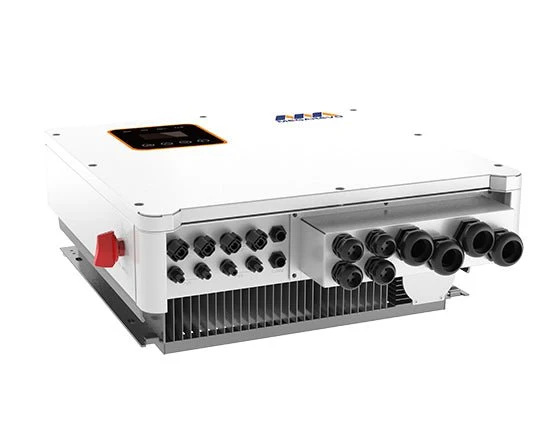

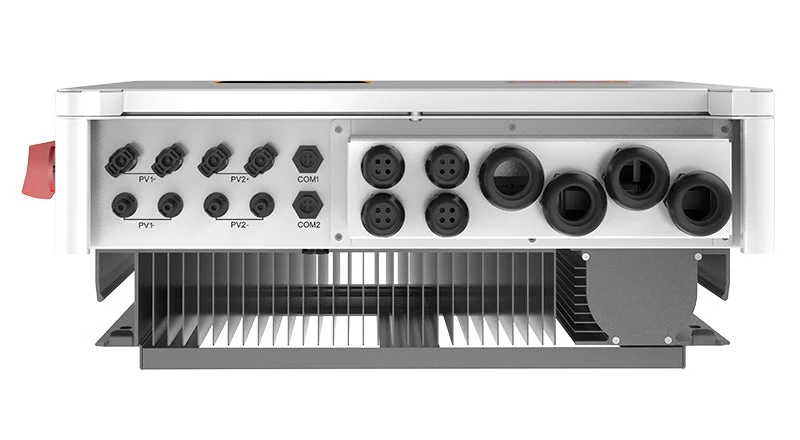

Trefas Solar-Storage Hybrid Inverter
Beskrivning
H3-seriens hybridsolväxelriktare finns i tre effektspecifikationer: 8kW, 10kW och 12kW. De är kompatibla med både enfas- och trefaslaster, stöder 100 % obalanserad belastning och uppnår en maximal effektivitet på upp till 97.9 %.
| Modell | R6KH3 | R8KH3 | R10KH3 | R12KH3 | R15KH3 |
| DC-ingång | |||||
| Max.PV ineffekt (kW) | 9 | 12 |
15 | 18 | 22.5 |
| Max. PV-spänning (V) | 1,000 | ||||
| MPPT spänningsområde (V) | 180 ~ 850 | ||||
| Full effekt MPPT spänningsområde (V) | 250 ~ 850 | 330 ~ 850 | 430 ~ 850 | 510 ~ 850 | 620 ~ 850 |
| Startspänning (V) | 125 | ||||
| Max. ingångsström per MPPT (A) | 13/13 | ||||
| Max. kortslutningsström (A) | 16/16 | 16/16 | 16/16 | 16/16 | 25/25 |
| Antal MPPT-rackare | 2 | ||||
| MPPT-nummer/ Max. inmatningssträngsnummer | 1/1 | ||||
| Nominell ingångsspänning (V) | 700 | ||||
| AC-utgång | |||||
| Nominell uteffekt till nätet (kVA) | 6 |
8 | 10 | 12 | 15 |
| Max. skenbar effekt till nätet (kVA) | 6.6 | 8.8 | 11 | 13.2 | 16.5 |
| Max. skenbar kraft från nätet (kVA) | 13.2 | 17.6 | 22 | 26.4 | 33 |
| Max. skenbar ström från nätet (A) | 19.1 | 25.5 | 31.8 | 38.2 | 47.6 |
| Nominell utström till nät (A) | 8.7 | 11.5 | 14.4 | 17.3 | 21.7 |
| Max. utström till nät (A) | 9.5 | 12.7 | 15.9 | 19.1 | 23.8 |
| Nominell nätspänning (V) | 380/400，3W+N+PE | ||||
| Nominell nätfrekvens (Hz) | 50/60 | ||||
| THDI | <3% | ||||
| Batteri | |||||
| Max.laddning/urladdning Effekt (kW) | 6.6 | 8.8 | 11 | 13.2 | 16.5 |
| Batterispänningsområde (V) | 125 ~ 600 | ||||
| Batteriets arbetsspänningsområde (V) | 150 ~ 550 | ||||
| Max.laddnings-/urladdningsström (A) | 50 |
||||
| Nominell.laddnings-/urladdningsström (A) | 40 |
||||
| Batterityp | Litium- och blybatteri | ||||
| EPS-utgång | |||||
| Nominell uteffekt (kVA) | 8 | 8 | 10 | 12 | 15 |
| Max. skenbar effekt (kVA) | 8.8 | 8.8 | 11 | 13.2 | 16.5 |
| Nominell utström (A) | 8.7 | 11.5 | 14.4 | 17.3 | 21.7 |
| Max.utgångsström (A) | 9.5 | 12.7 | 15.9 | 19.1 | 23.8 |
| Nominell utspänning (V) | 400 ,3W+N+PE | ||||
| Nominell utfrekvens (Hz) | 50/60 | ||||
| THDu | <2% | ||||
| Max.effektivitet | 97.9% | 97.9% | 98.2% | 98.2% | 97.6% |
| Europas effektivitet | 97.2% | 97.2% | 97.5% | 97.5% | 97.8% |
| MPPT-effektivitet | 99.9% | ||||
| Max.batteriladdning/urladdningseffektivitet | 97.5% | 97.5% | 97.5% | 97.6% | 97.8% |
| Generell information | |||||
| Skydds | IP65 | ||||
| Drifttemperaturområde (℃) | -25 ~ 60 | ||||
| Relativ fuktighet | 0 ~ 100% | ||||
| Arbetshöjd (m) | 4,000 2,000 (>XNUMX XNUMX nedstämpling) | ||||
| Mått B*H*D (mm) | 596 * 566 * 220 | ||||
| Vikt (kg) | 32 | ||||
| Egen konsumtion (W) | <20 | ||||
| Kylning | Natural | ||||
| Bulleremission (dB) | ≤ 25 | ||||
| EMC | IEC/EN 61000-6-1:2019, IEC/EN 61000-6-2:2019, IEC/EN 61000-6-3:2021, IEN/EN 61000-6-4:2019, IEC/EN 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, IEC/EN 61000-3-11:2019, EN 61000-3-12:2011 | ||||
| På nätet | Europa: EN 50549-1:2019/AC:2019, Polen:EN50549-1:2019/Rfg:2016/NC Rfg:2018/PTPiREE:2021, Tyskland: VDE-AR-N 4105:2018 /DIN VDE V 0124 100(VDE V 0124-100):2020, Sydafrika: NRS 097-2-1:2017 Edition 2.1, UK:G98/G99/1-6:2022, Spanien:UNE217001:2020 /UNE217002:2020/NTS. 2.1:2021-07, IEC61727:2004/IEC62116:2014/IEC61683:1999, Ungern:EN50549-1:2019/RFG:2016/Ungern, Italien CEI 0-21 | ||||
| Säkerhetsstandard | IEC/EN62109-1:2010, IEC/EN62109-2:201 | ||||
| Display och kommunikation | |||||
| HMI | LCD; APP | ||||
| BMS | KAN | ||||
| EMS/mätare | RS485 / RS485 | ||||
| Kommunikationsgränssnitt som stöds | WIFI/GPRS | ||||
Funktioner:
Säker och pålitlig
Godkänd testning och certifiering enligt IEC/EN 62109-1/-2, IEC/EN 62477-1, IEC/EN 61000-6-1/-6-3, europeiska nätstandarder (EN50549-1), tyska nätstandarder (VDE4105/0124), brittiska nätstandarder (G99) och sydafrikanska standarder (NRS097-2-1:2017).
Användarvänlig och flexibel
Stöder sömlös integration med dieselgeneratorer och möjliggör urladdning med full effekt. Den automatiska hanteringen av batteriladdning och urladdning ökar flexibiliteten och användarvänligheten.
Ekonomisk och praktisk
Stöder flera driftlägen för ökad ekonomisk effektivitet. I frånvaro av nätet kan den fungera som en avbrottsfri strömförsörjning (UPS) för att säkerställa en stabil strömförsörjning för kritiska belastningar.
