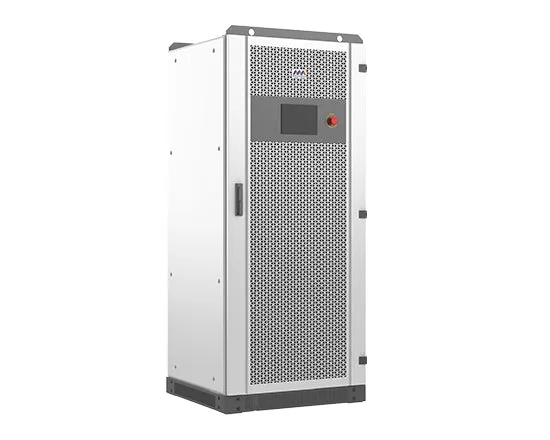

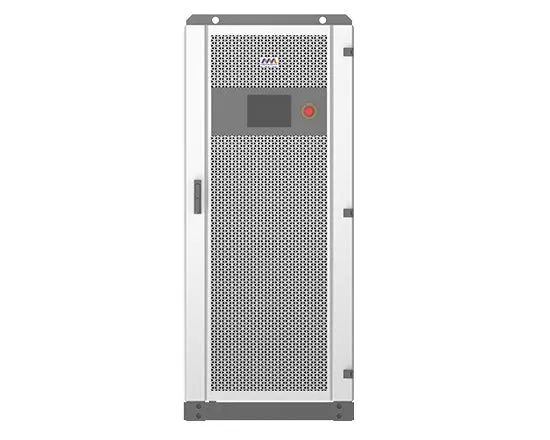

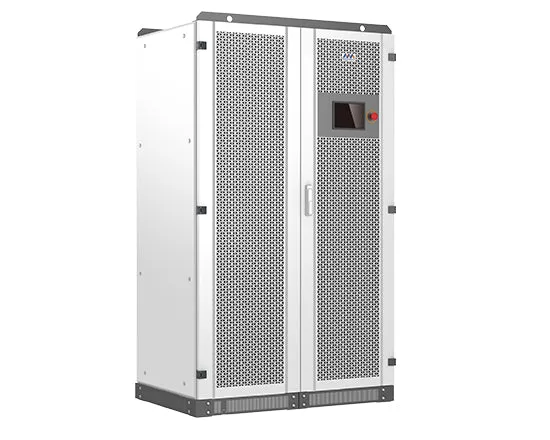

MPS solcellshybridväxelriktare

MPS-seriens hybridväxelriktare för fotovoltaisk lagring antar en integrerad design, som innehåller fotovoltaiska styrenheter, energilagringsväxelriktare och automatiska omkopplingsenheter för nätansluten och off-grid drift. Detta förbättrar kundens implementeringseffektivitet avsevärt och minskar installationskostnaderna. Solcellskapaciteten kan konfigureras flexibelt, vilket avsevärt förbättrar systemtillgängligheten, vilket gör den lämplig för utplacering i avlägsna områden och öar med relativt svag kraftinfrastruktur.

Teknisk specifikation	Invertermodell
	MPS0030	MPS0050	MPS0100	MPS0150	MPS0250	MPS0500
AC (på nätet)
Max uteffekt (kVA)	33	55	110	165	275	550
Märkeffekt (kW)	30	50	100	150	250	500
Märkspänning (V)	400
Nominell ström (A)	43	72	144	216	361	722
Spänningsområde (V)	320-460
Nominell frekvens (Hz)	50/60
Frekvensområde (Hz)	45 ~ 55 / 55 ~ 65
THDI
Effektfaktor	1släpar~1ledande
AC-anslutning	3W + N + PE
Transformatorförhållande	100/400		270/400			315/400
AC (Off Grid)
Nominell uteffekt (kVA)	33	55	110	165	275	550
Märkeffekt (kW)	30	50	100	150	250	500
Märkspänning (V)	400
Nominell ström (A)	43	72	144	216	361	722
THDu	≤1% linjär; eller≤5 % olinjär
Märkfrekvens (Hz)	50/60
Överbelastningskapacitet	110% långsiktigt
Fotovoltaisk ingång
Max.PV-ingångsspänning (V)	1000
Max.PV-effekt (kW)	60/120		120/180/240		300/360	600/660/720
MPPT spänningsområde (V)	250-850
MPPT spänningsområde @ full belastning (V)	450-850
Batteri
Batterispänningsområde (V)	250 ~ 850	320 ~ 850	420 ~ 850			500 ~ 850
Max. laddningseffekt (kW)	60/120		120/180/240		300/360	600/660/720
Generell information
Mått B*D*H(mm)	800 * 800 * 1900		1,200 * 800 * 2,050		(600*720*2,050)*1+ 1,200*800*2,050	(600*720*2,050)*2+ 1,600*1050*2,050
Vikt (kg)	620/650	720/750	1,120/1,150/1,180	1,250/1,280/1,310	1,980/2,010	3,265/3,295/3,325
Drifttemperatur (℃)	-30 ~ 55
Relativ fuktighet	0 ~95% icke-kondenserande
Skydds	IP20
Bulleremission (dB)
Drifthöjd (m)	5,000 3,000 (>XNUMX XNUMX nedstämpling)
Kylning	lUFTKYLNING
Display och kommunikation
Skärmar	LCD pekskärm
BMS kommunikation	RS485, KAN
EMS-kommunikation	RS485, TCP/IP
Certifieringar	EN62109-1/-2， EN62477-1, EN61000-6-2, EN61000-6-4, South Africa NRS097-2-1:2017, Pakistan och Indien IEC61727, IEC62116,IEC 61683

Produktegenskaper

Säkerhet och tillförlitlighet

Produkten har genomgått olika testcertifieringar, inklusive EN62109-1/-2, EN62477-1, EN61000-6-2, EN61000-6-4, Sydafrika NRS097-2-1:2017, Pakistan & Indien IEC61727, IEC62116, IEC 61683, vilket garanterar dess säkerhet och tillförlitlighet.

Flexibel konfiguration

Den stöder samtidig anslutning av solceller, dieselgeneratorer, batterier och laster. Den har stark miljöanpassning och stödjer svart start. Olika driftlägen kan konfigureras flexibelt för att möta olika krav.

Bekväm drift och underhåll

MPS stöder obemannad drift och levereras med en standard HMI digital displaypanel, som möjliggör intuitiv övervakning av kärnparametrar som effekt, ström och spänning. Detta möjliggör snabb bedömning av utrustningens funktion och hälsa. I kombination med molnbaserat EMS är fjärrövervakning möjlig, vilket gör drift och underhåll enklare.
