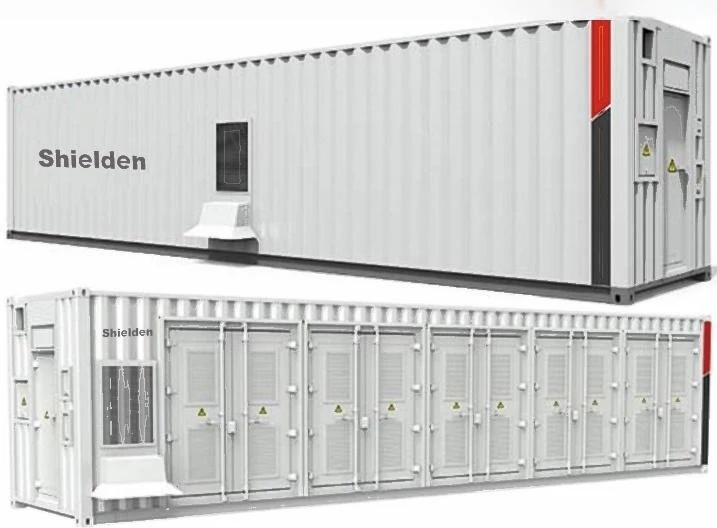

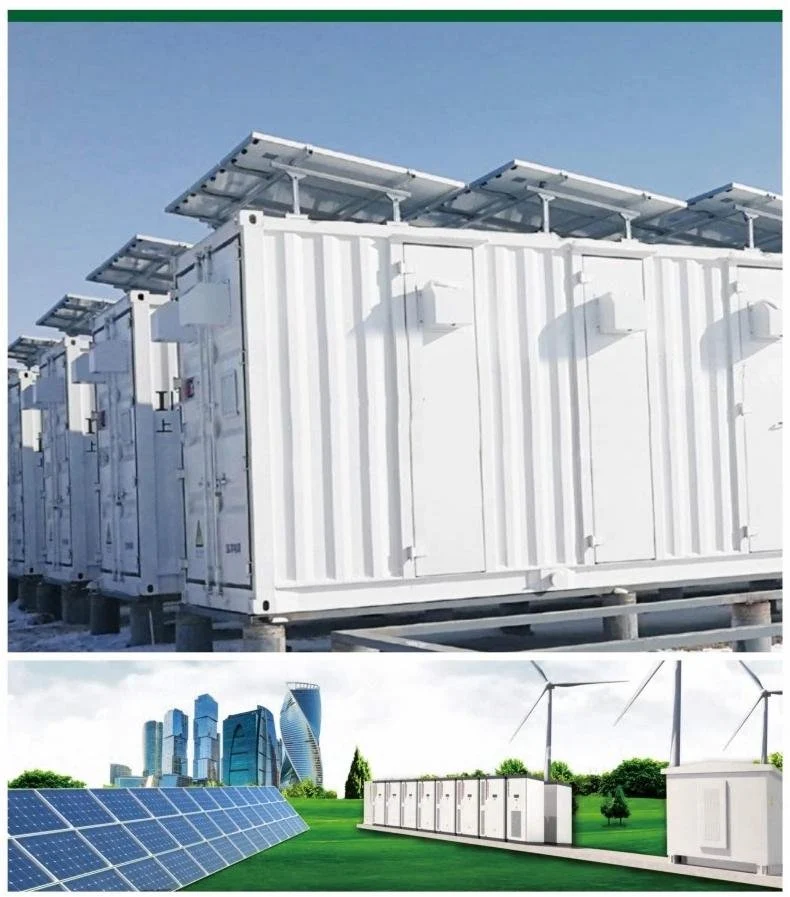

H098-1mwh Utomhus containeriserad storskalig C&I energilagringsutrustning

Produktmodell	H098-1mwh
Batterikapacitet	1680Ah/598.4V (1005.3KWh)
Märkeffekt	150KW
Toppeffekt	165KW
Bwttery spänningen ringde	467.5-682.5V
ätde ström	216A
Max strömutgång	238A
Storlek (L * B * H)	6058 * 2438 * 2591mm
Vikt	16200kg
Batterityp	UFePQ4 Batten
AC-utgång	320-460V
Kommunikationsläge	Stöd WIFI Bluetooth-anslutning med mobil APP
Kommunikation	RS485/CAN
Batteriets livslängd	Efter 3000 cykler är den återstående kapaciteten fortfarande mer än 80%
Svtem skydd	Övertemperatur/Överspänning/Överström/Överladdning/Överladdning/Belastningskortslutning/Överbelastningsskydd
Utloppstemperatur	-20 ℃ -50 ℃
Laddningstemperatur	-5 ℃ ~ 50 ℃
Förvaringstemperatur	Den rekommenderade omgivningstemperaturen sträcker sig från 0 ℃ till 45 ℃
Certifieringsstandarder	CE / FCC / ROHS

H098-1MWH Containerized energilagringssystem Sammansättning

Om man tar H098-1MWH containerenergilagringssystem som ett exempel, består systemet i allmänhet av energilagringsbatterisystem, övervakningssystem, batterihanteringsenhet, speciellt brandskyddssystem, speciell luftkonditionering, energilagringsomvandlare och isoleringstransformator, och slutligen integrerat i en 40 fots container.

Batterisystem: består huvudsakligen av serie-parallell anslutning av battericeller, först och främst ett dussin grupper av celler genom serie-parallell anslutning av batterilådan, och sedan batterilådan genom seriekopplingen av batteripaketserien och förbättra systemspänningen, och i slutändan, parallellkopplingen av batteripaketserien för att förbättra systemets kapacitet, och integrationen av installationen i batteriskåpet.

Övervakningssystem: Den realiserar huvudsakligen funktionerna för extern kommunikation, nätverksdataövervakning och datainsamling, analys och bearbetning för att säkerställa noggrannheten av dataövervakning, hög precision av spännings- och strömsampling, datasynkroniseringshastighet och snabb exekvering av fjärrkontrollkommandon. Batterihanteringsenheten har högprecisionsdetektering av spänning och strömdetektering i en enda enhet för att säkerställa en balanserad spänning för battericellmodulen och undvika generering av cirkulerande strömmar bland batterimodulerna, vilket påverkar systemets effektivitet.

Brandbekämpningssystem: För att säkerställa systemets säkerhet är behållaren utrustad med ett speciellt brandbekämpnings- och luftkonditioneringssystem.

Genom röksensorn, temperatursensorn, fuktighetssensorn, nödljus och annan säkerhetsutrustning för att känna av brandlarmet och automatiskt släcka elden; dedikerat luftkonditioneringssystem enligt den yttre omgivningstemperaturen, genom den termiska hanteringsstrategin för att styra luftkonditioneringens kyl- och värmesystem, för att säkerställa att temperaturen inuti behållaren är i rätt zon, för att förlänga batteriets livslängd.

Energilagringsomvandlare: Det är en energiomvandlingsenhet som omvandlar batteriets likström till trefas växelström, och den kan fungera i både nätanslutna och off-grid lägen. I det nätanslutna läget interagerar omvandlaren med nätet i enlighet med effektkommandon som utfärdats av den övre nivån; i off-grid-läget interagerar omvandlaren med nätet i enlighet med de effektkommandon som utfärdats av den övre nivån.

I off-grid-läge kan omvandlaren ge spännings- och frekvensstöd för anläggningsbelastningar och svart startkraft för vissa förnybara energikällor.

Uttaget på ESC är anslutet till en isoleringstransformator, som helt isolerar primärsidan från den sekundära sidan av elektriciteten och maximerar säkerheten för containersystemet.
