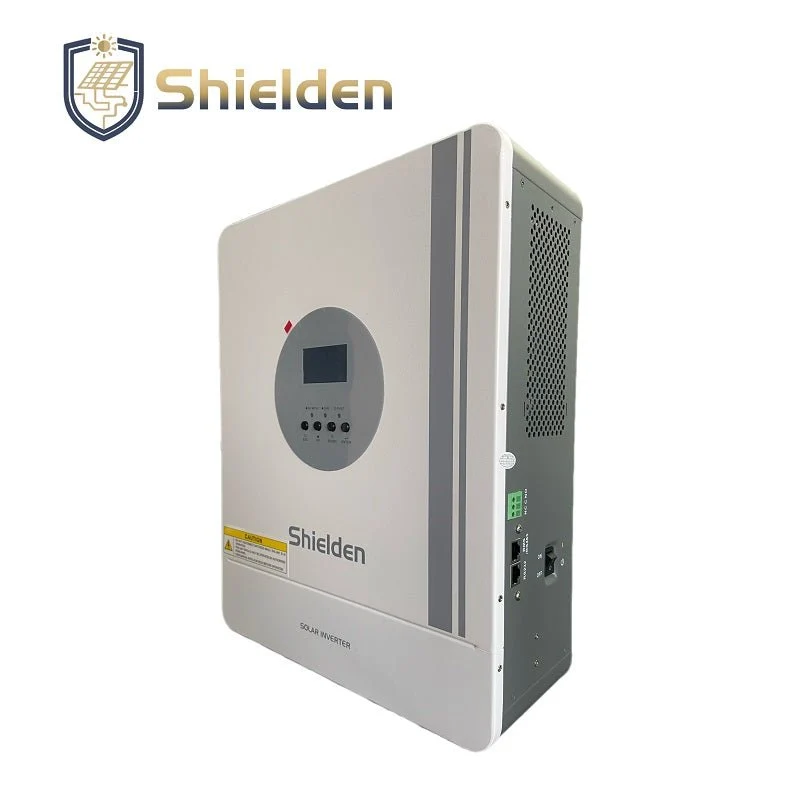

10.1 kW solcellsväxelriktare utan elnät 48 VDC, stöder 9 enheter parallellt
Beskrivning
- Ladda ner produktdatablad
🔹 11000W Off-Grid högfrekvent solväxelriktare
-
Ultrahög off-grid-kapacitet – Levererar 11 kW kontinuerlig effekt och 22 kVA överspänningseffekt, byggd för storskaliga off-grid bostads-, kommersiella och industriella system.
-
Dubbel MPPT-spårning – Två oberoende MPPT-ingångar stöder upp till 15 kW solcellseffekt, vilket säkerställer maximal solutnyttjande även i komplexa elsystemdesigner.
-
Stöd för kraftigt batteri – Optimerad för 48VDC batteribankar med 150A laddström, lämplig för lagring med hög kapacitet.
-
Skalbar parallell design - Anslut upp till 9 enheter parallellt, vilket gör det möjligt för installatörer att skapa multiinverterkraftverk utanför nätet.
-
Högfrekvent teknologi – Avancerad högfrekvensarkitektur säkerställer hög effektivitet, kompakt storlek och långsiktig hållbarhet i fjärrinstallationer.
📊 Specifikationer för 11000W solväxelriktare
| Kategori | Parameter | Specifikation |
|---|---|---|
| Ingång | Typ av ineffekt | L + N + PE |
| Nominell ingångsspänning | 220/230 / 240VAC | |
| Spänningsområde | 90–280 VAC ±3 V (normalläge); 170–280 VAC ±3 V (UPS-läge) | |
| Frekvensområde | 50Hz/60Hz (autoavkänning) | |
| Produktion | Växelriktarens strömförsörjning (batteri) | 11000W |
| Växelriktareffekt (PV) | 12000W | |
| Utspänning | 220/230/240 V AC ±5 % | |
| Output Frequency | 50/60Hz ±0.1 % | |
| Waveform | Ren sinusvåg | |
| Överföringstid | 10 ms (datorbelastning); 20 ms (hushållsapparat) | |
| Toppeffekt | 22000VA | |
| Överbelastningskapacitet | 11s @105%~150% belastning; 2s @150%~200%; 400ms @>200% | |
| Drift på nätet | Utspänning | 220/230 / 240VAC |
| Nätspänningsområde | 170–265 VAC | |
| Grid Frequency Range | 49–51±1Hz / 59–61±1Hz | |
| Nominell utgångsström | 47.8A | |
| Effektfaktor | > 0.99 | |
| Omvandlingseffektivitet (DC/AC) | 98% | |
| Batteri | Spänning | 48VDC |
| Konstant laddningsspänning | 56.4VDC | |
| Flytande laddningsspänning | 54VDC | |
| Laddare | PV-laddningsmetod | Dubbel MPPT |
| PV Max ingångseffekt | 2 × 7500 W | |
| MPPT spänningsområde | 90–500 VDC | |
| Bästa Vmp-driftsområde | 360–430 VDC | |
| Max PV-ingångsspänning | 500VDC | |
| Max PV-ingångsström | 27A + 27A | |
| Max PV-laddningsström | 150A | |
| Max AC-laddningsström | 150A | |
| Max total laddningsström | 150A | |
| Skärmar | LCD-gränssnitt | Visar driftläge, belastning, ingångs-/utgångsstatus |
| Gränssnitt | RS232 | Baudhastighet 2400 |
| Expansion Slot | Litium BMS-kort, WiFi-kort, torrt kontaktkort | |
| Parallell funktion | Stöds (parallellt nätverk) | |
| Miljö | drifttemperatur | -10 ~ 50 ℃ |
| Luftfuktighet | 20% ~ 95% (icke-kondenserande) | |
| Förvaringstemperatur | -15 ~ 60 ℃ | |
| Höjd | ≤1000m (Nedstämpling över 1000m, max 4000m, IEC62040-standard) | |
| Brus | ≤50dB |
